不銹鋼軸用擋圈是一種安裝于槽軸上,用作固定零部件的孔向運動,這類擋圈的內徑比裝配軸徑稍小。安裝時須用卡簧鉗,將鉗嘴插入擋圈的鉗孔中,擴張擋圈,才能放入預先加工好的軸槽上(恒鍇工業)。
孔用彈性擋圈,E形彈性擋圈,C形彈性擋圈,外鎖夾緊擋圈,反向孔用彈性擋圈,反向軸用彈性擋圈。
不銹鋼軸用擋圈按用途分類
1.軸用彈性擋圈
a) 單孔不銹鋼軸用擋圈
b) 雙孔不銹鋼軸用擋圈
2.反向軸用彈性擋圈
軸承擋圈的作用就是防止軸承發生不必要的軸向竄動。
不銹鋼軸用擋圈材料
1) 碳素彈簧鋼
2) 不銹鋼
一、輕負荷墊圈成本低,方便使用。適用于滾珠軸承、滾動軸承、軸向負荷輕、小間隙或以軸向定位為主,而不是以承受負荷為主的場合。
二、中負荷是標準墊圈中品種最多的 一種,其型號多于核力墊圈的其他系列。可承受輕或中負荷軸承產生的軸向負荷。符合和航空標準,如有此需求時,請在訂購時表明用途。
三、許多重要設備製造商產品設計的尺寸與中重負荷墊圈互相搭配。本系列產品易于安裝,其負荷接近重負荷系列。
四、重負荷墊圈專為惡劣環境設計,用于深槽和重負載的雙排錐形滾動軸承,或需抗軸向負荷的場合。 本系列墊圈採用工業標準槽尺寸,可與沖壓墊圈互換(如彈簧墊圈、彈簧卡子)。同時滿足和航空標準,如有此需求時,請在訂購時表明用途。
五、核力公制標準相對應的產品,為雙圈帶偏移結構,與採用德規的槽互相搭配。本系列墊圈有槽內使用和槽外使用兩種,尺寸范圍13-400mm,并提供不銹鋼 302材料的標準件。
六、航空規格墊圈是核力公司因應公制航空標準所設計的彈性墊圈,專與雙圈螺旋墊圈而設計的槽配合使用,適用在輕到中負荷的場合。

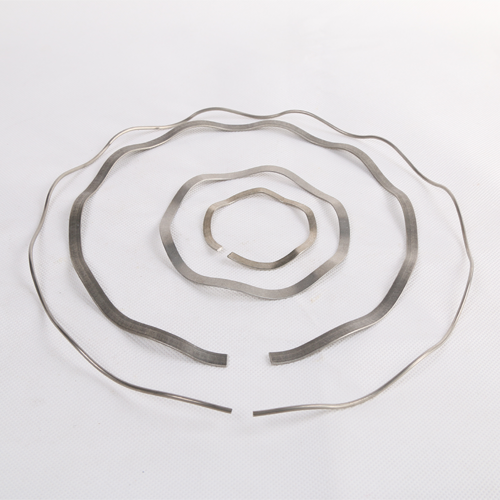

七、 核力薄墊圈通常與波形彈簧一起使用,因為用鋁或青銅等軟性材料製成的套,以及用皮革、橡膠或類似的材料製成的密封圈等,需要使用墊圈。薄墊圈可以改變波形彈簧的工作高度,薄墊圈的增減用量是調整波形彈簧彈力的絕妙方法。藉由使用薄墊圈也可以控制累計誤差。標準材質:碳鋼和不銹鋼 17-7PH C/CH-900。
八、核力的另一主要產品是特製或新型墊圈。常見的核力特製墊圈有平衡型、多圈型(4圈/5圈/6圈或更多圈數)及特種端口型。 有特殊規格需求時,請列印本公司提供的「特殊訂制表」。
關鍵詞:擋圈 軸用擋圈 軸用彈性擋圈
